La prueba de relación de transformación es útil para detectar condiciones de circuito abierto y cortocircuito en los devanados de red y de derivación del transformador. Además, proporciona una rápida verificación de la característica más fundamental de un transformador: su capacidad de transformar la tensión. Los resultados se comparan con las relaciones indicadas de las palancas de identificación. La desviación de fase y corriente de extensión se mide en forma simultánea.
Las mediciones de resistencia de aislamiento resultan útiles para evaluar el aislamiento del núcleo de un transformador e investigar di hay presencia de conexiones múltiples no intencionales a tierra. También se puede detectar mecanismo de envejecimiento en el aislamiento, y pueden ser las primeras pruebas que se realiza cuando un transformador ha fallado. Estas mediciones a menudo se realizan en los devanados primarios y segundarios. Cuando mayor sea la resistencia, mejor será el aislamiento, y cuando mayor sea la tensión de la prueba, mejor será la precisión del resultado de calidad del aislamiento. Dependiendo del conjunto de pruebas específico.
Las mediciones de resistencia de devanados son fundamentales para evaluar la trayectoria de conducción de la corriente entre los terminales bushings y puede revelar problemas tales como conexión flojas o defectuosas, hilos conductores rotos o alta resistencia de contacto en los cambiadores en derivación. El método más común utilizado para evaluar los resultados de la prueba es una comparación de los voltajes de resistencia medidos entre cada par de terminales bushings. Las diferencias entre la fase suelen ser inferiores al 2 - 3 %. Al final de la medición.
Se usan la medición de corriente de excitación para evaluar el circuito magnético de un transformador, el aislamiento entre vueltas del devanado y el estado de los cambiadores en derivación (TAP). Esta prueba es importante especialmente por su capacidad para detectar cortos circuitos ente espiras y es sensible a problema entre aislamiento (ejemplo: devanado a tierra o entre fases). Es sensible a los defectos del núcleo (ya sea desde el momento de la fabricación o debido a daños posteriores), cambio en las características del núcleo del transformador, daño de aislamiento en la laminación del núcleo, y la circulación anormal de corrientes en el núcleo. El análisis de los resultados se realiza comparando las corrientes medidas y los vatios entre las fases. Para los transformadores con TAP se comparan adicionalmente las corrientes y los vatios medidos en cada posición del regulador
La medición de FP/DP con una tensión de prueba de CA de hasta de 12 kV a frecuencia de línea (50/60 Hz) proporciona una evaluación general de la calidad del aislamiento. El resultado de la medición se puede comparar con los valores nominales según VDE, IEEE, ANSI, etc., asumiendo que el resultado ha sido corregido con exactitud a
un valor de referencia de 20 °C. Se obtiene información adicional para el diagnóstico al medir el FP/FD a múltiples frecuencias (1 - 500 Hz), una de las prestaciones que ofrecen los instrumento de factor de potencia Megger TRAX y la serie Megger Delta
dos 4000. El TRAX y Delta ofrecen características adicionales de
pruebas de factor de potencia diferenciadas técnicamente, como la determinación de la corrección de temperatura individual de un
transformador (ITC) y detección automática de dependencia del FP/FD Con la tensión (VDD) que alerta cuando se deben realizar pruebas de tan delta a tensiones de prueba adicionales.

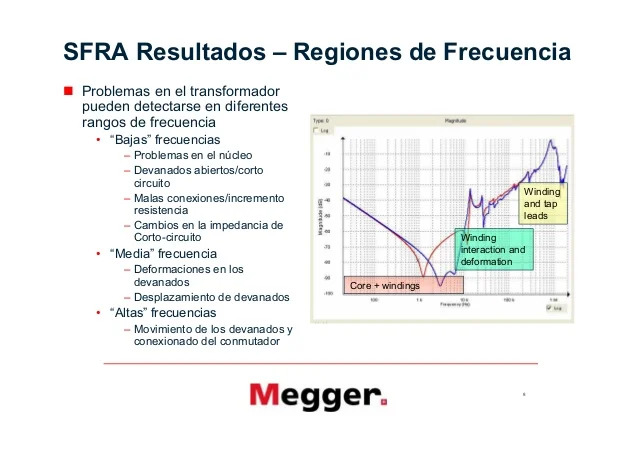

El Análisis de Respuesta a la Frecuencia (denominado SFRA por sus siglas en inglés) es un método útil y sensible para probar la integridad mecánica del núcleo y bobinas de los transformadores de distribución y potencia. Dicha prueba detecta problemas potenciales, eléctricos y mecánicos que otros métodos son incapaces de descubrir. Por ejemplo:
Deformaciones y/o desplazamiento de devanados.
Movimiento de núcleo y/o laminaciones en corto circuito.
Estructuras de fijación – soporte rotas.
Defectos en cables de conexión, etc.
La prueba SFRA consiste en aplicar una señal al devanado bajo prueba y medir la respuesta del mismo a diferentes frecuencias, expresando su comportamiento en gráficas únicas, como una “huella digital”, las cuales son evaluadas por comparación entre ellas o con gráficas previas, utilizando el método de coeficiente de correlación establecido en la norma.
La espectroscopia en el dominio de la frecuencia DFR tiene como base fundamental la interacción entre la materia y la energía radiada al momento de aplicar una señal. Esto permite identificar la estructura química de un compuesto, lo que puede ser aplicado para la detección de un factor de humedad y temperatura dentro de un transformador de potencia.
La prueba por corrientes inducida es un método de ensayo no destructivo de materiales conductores para detectar defectos superficiales como grietas, poros o inclusiones. Para ello, se desplaza una sonda sin contacto sobre la pieza de ensayo. Dentro de la sonda hay dos bobinas. Una de las bobinas se utiliza como bobina transmisora, a la que se suministra una corriente alterna.
Esta corriente alterna genera un campo magnético alterno (campo primario) que induce corrientes inducidas en la pieza de ensayo. Estas corrientes inducidas generan también un campo magnético (campo secundario), que según la ley de Lenz contrarresta el cambio temporal del campo primario. Una bobina receptora mide la tensión inducida del campo magnético resultante.
La limpieza del aceite aislante es fundamental para la operación sequra de los transformadores. Con el tiempo, el aceite puede acumular humedad, gases, sedimentos y sólidos en suspensión, lo que modifica la calidad del aislamiento. El recipiente de prueba de la serie OTS se llena con una muestra de aceite, y se incrementa la tensión de prueba entre dos electrodos hasta que se produce una ruptura eléctrica. El OTS evalúa en forma automática estos resultados de acuerdo con la norma usada. Todas las normas actuales están almacenadas en una base de datos interna.
La resistencia dinámica en transformadores se refiere a la medición de la resistencia del devanado durante el proceso de conmutación del cambiador de tomas bajo carga (OLTC). Este tipo de medición es crucial para evaluar el estado y el rendimiento del OLTC, ya que permite detectar problemas como contactos defectuosos o desgaste en los componentes móviles
Las pruebas a transformadores de corriente son esenciales para garantizar su correcto funcionamiento y prevenir fallos que puedan causar interrupciones en el suministro eléctrico. Aquí te dejo un resumen de las pruebas más comunes:
Prueba de relación de transformación: Verifica si el transformador está convirtiendo la energía correctamente, midiendo la relación entre el voltaje de entrada y el de salida.
Prueba de resistencia de devanados: Mide la resistencia de los devanados del transformador para identificar posibles cortocircuitos o fallos en el aislamiento.
Prueba de aislamiento: Determina si hay fugas de corriente aplicando una tensión de prueba y midiendo la corriente de fuga1.
Prueba de polaridad: Asegura que las marcas de polaridad del transformador son correctas, lo cual es crucial para evitar daños en otros equipos eléctricos.
Prueba de características de magnetización: Evalúa el estado de los núcleos del transformador y verifica que las espiras de los devanados secundarios no estén en cortocircuito.
Estas pruebas se realizan generalmente en el sitio donde se encuentra el transformador, asegurándose de que esté desconectado del suministro eléctrico y que cualquier energía residual haya sido descargada antes de comenzar.
Las pruebas a transformadores de tensión son esenciales para garantizar su correcto funcionamiento y prevenir fallos que puedan causar interrupciones en el suministro eléctrico. Aquí te dejo un resumen de las pruebas más comunes:
Pruebas de relación de transformación: Verifican si el transformador está convirtiendo la energía eléctrica correctamente, midiendo la relación entre el voltaje de entrada y el de salida.
Pruebas de resistencia de devanados: Miden la resistencia de los devanados del transformador para identificar posibles cortocircuitos o fallos en el aislamiento.
Pruebas de aislamiento: Detectan fugas de corriente aplicando una tensión de prueba y midiendo la corriente de fuga.
Pruebas de resistencia de aislamiento: Evalúan la resistencia del aislamiento del transformador para identificar problemas como roturas o fisuras.
Pruebas de polaridad: Determinan la polaridad del transformador para evitar daños en otros equipos eléctricos si se conecta incorrectamente.
Estas pruebas se realizan generalmente en el sitio donde se encuentra el transformador, asegurándose de que esté desconectado del suministro eléctrico y sin energía residual.
El propósito que tiene el ensayo o prueba de cortocircuito es el de determinar:
Las pérdidas en los bobinados.
Las pérdidas de voltaje en el secundario cuando el transformador está funcionando nominalmente.
La impedancia del transformador principalmente.
Para realizar la prueba se pone el bobinado secundario del transformador en cortocircuito y se alimenta el bobinado primario con un voltaje alterno regulable. El voltaje alterno regulable parte de cero voltios y va incrementándose su valor hasta alcanzar las corrientes nominales en ambos bobinados del transformador. (Ver la corriente alterna C.A.).
